Piekarnik bez wtyczki - jak podłączyć bezpiecznie i z gwarancją?

Podłączenie nowego piekarnika, zwłaszcza gdy ten nie jest fabrycznie wyposażony we wtyczkę, może wydawać się zadaniem skomplikowanym i nieco zniechęcającym. W końcu mamy do czynienia z prądem elektrycznym, a błędy mogą być kosztowne, a nawet niebezpieczne. Ten artykuł to kompleksowy przewodnik dla każdego, kto stoi przed wyzwaniem bezpiecznego podłączenia nowego piekarnika bez fabrycznie zamontowanej wtyczki. Dowiesz się, dlaczego takie urządzenia są sprzedawane bez wtyczki, jak prawidłowo zidentyfikować i podłączyć przewody, a także jakie kwestie bezpieczeństwa i gwarancji należy wziąć pod uwagę, aby uniknąć kosztownych błędów. Moim celem jest dostarczenie jasnych, praktycznych instrukcji, które rozwieją wszelkie wątpliwości i poprowadzą Cię przez cały proces.

Dlaczego nowy piekarnik nie ma wtyczki? To nie wada, a standard bezpieczeństwa

Zapewne zastanawiałeś się, dlaczego Twój nowy, lśniący piekarnik dotarł bez wtyczki, podczas gdy inne urządzenia AGD są w nią standardowo wyposażone. Otóż, nie jest to żadna wada fabryczna ani przeoczenie producenta, lecz przemyślana decyzja podyktowana przede wszystkim względami bezpieczeństwa i stabilności połączenia. Nowoczesne piekarniki, a zwłaszcza te o większej mocy – czyli praktycznie wszystkie dostępne na rynku, które przekraczają 2 kW – pobierają znaczną ilość prądu. Standardowe wtyczki i gniazdka, które często spotykamy w domach, mogą nie być przystosowane do tak dużych obciążeń.

Producent, projektując urządzenie do stałego montażu, zakłada, że będzie ono podłączone bezpośrednio do instalacji elektrycznej w ścianie, czyli tak zwanego połączenia stałego do puszki instalacyjnej. Takie rozwiązanie minimalizuje ryzyko przegrzewania się styków, iskrzenia czy nawet pożaru, które mogłyby wystąpić przy użyciu nieodpowiedniej wtyczki lub przeciążonego gniazdka. Bezpośrednie podłączenie zapewnia bardziej stabilny i bezpieczny przepływ prądu, co jest kluczowe dla prawidłowego i długotrwałego działania urządzenia. Według danych Neonet, bezpośrednie podłączenie kuchenki elektrycznej, a tym samym piekarnika, jest często rekomendowane ze względu na bezpieczeństwo i wydajność.

Samodzielne podłączenie czy wezwanie elektryka? Kluczowa decyzja dla gwarancji i bezpieczeństwa

To jedno z najważniejszych pytań, jakie należy sobie zadać przed podjęciem jakichkolwiek działań. Chociaż pokusa samodzielnego podłączenia i zaoszczędzenia na usłudze elektryka może być duża, muszę Cię ostrzec: samodzielne podłączenie piekarnika, nawet jeśli wykonane poprawnie, może skutkować utratą gwarancji producenta. Większość kart gwarancyjnych jasno określa, że montaż i podłączenie urządzenia elektrycznego o dużej mocy musi być wykonane przez osobę posiadającą odpowiednie kwalifikacje, czyli elektryka z uprawnieniami SEP (świadectwo kwalifikacyjne).

Dlaczego to takie ważne? W przypadku awarii piekarnika, producent może zażądać dowodu profesjonalnego montażu. Brak pieczątki elektryka z uprawnieniami na karcie gwarancyjnej może być podstawą do odrzucenia roszczeń gwarancyjnych. To nie tylko kwestia formalności, ale przede wszystkim bezpieczeństwa. Elektryk z uprawnieniami nie tylko prawidłowo podłączy przewody, ale także oceni stan Twojej instalacji elektrycznej, sprawdzi zabezpieczenia i upewni się, że wszystko działa zgodnie z normami. Należy bezwzględnie wezwać specjalistę, jeśli masz do czynienia z instalacją trójfazową (tzw. "siłą", 400V) lub jeśli masz jakiekolwiek wątpliwości co do stanu swojej instalacji. Ryzyko porażenia prądem, uszkodzenia urządzenia lub nawet pożaru jest zbyt duże, aby na nim oszczędzać.

Profesjonalne podłączenie piekarnika przez elektryka z uprawnieniami SEP to inwestycja w bezpieczeństwo Twoje i Twojego domu, a także jedyny pewny sposób na zachowanie pełnej gwarancji producenta.

Zanim zaczniesz: Niezbędne narzędzia i absolutne podstawy bezpieczeństwa

Jeśli mimo wszystko zdecydujesz się na samodzielne podłączenie (pamiętając o ryzyku utraty gwarancji), musisz być odpowiednio przygotowany. Bezpieczeństwo jest absolutnym priorytetem. Oto lista narzędzi, które będą Ci niezbędne:

• Próbnik napięcia (neonówka): Niezbędny do sprawdzenia, czy w przewodach nie ma prądu.
• Miernik uniwersalny (multimetr): Pozwoli na dokładniejsze pomiary napięcia, ciągłości obwodu. To Twój największy przyjaciel przy pracach elektrycznych.
• Śrubokręty izolowane: Zapewniają bezpieczeństwo podczas pracy z elementami pod napięciem (choć zawsze pracujemy bez napięcia!).
• Szczypce do ściągania izolacji: Umożliwiają precyzyjne usunięcie izolacji z przewodów bez uszkadzania żył.
• Kostki elektryczne (złączki WAGO lub listwy zaciskowe): Do bezpiecznego i trwałego łączenia przewodów.
• Taśma izolacyjna: Do dodatkowego zabezpieczenia połączeń.

A teraz "krok zero", który jest absolutnie kluczowy: odłączenie zasilania. Zanim dotkniesz jakiegokolwiek przewodu, udaj się do skrzynki rozdzielczej i wyłącz odpowiedni bezpiecznik (lub główny wyłącznik prądu w całym mieszkaniu, jeśli nie jesteś pewien, który obwód zasila kuchnię). Następnie, za pomocą próbnika napięcia i miernika uniwersalnego, dwukrotnie upewnij się, że w przewodach nie ma napięcia. Brak napięcia to jedyny warunek, w którym możesz bezpiecznie przystąpić do pracy.

Jak rozpoznać swoją instalację? Klucz do prawidłowego podłączenia

Zrozumienie typu instalacji elektrycznej w Twoim domu jest fundamentalne dla bezpiecznego i prawidłowego podłączenia piekarnika. W Polsce najczęściej spotykamy się z dwoma rodzajami instalacji:

Instalacja jednofazowa (230V)

Jest to standard w większości polskich domów i mieszkań. Charakteryzuje się tym, że do gniazdka doprowadzone są trzy przewody: fazowy (L), neutralny (N) i ochronny (PE). Piekarniki o mocy do około 3,5 kW zazwyczaj mogą być zasilane z takiej instalacji, pod warunkiem, że obwód jest odpowiednio zabezpieczony i ma wystarczający przekrój przewodów. Taki obwód powinien być dedykowany, co oznacza, że piekarnik jest jedynym urządzeniem do niego podłączonym.

Przeczytaj również: Jak doczyścić piekarnik? Domowe triki, chemia i samoczyszczenie!

Instalacja trójfazowa (400V, tzw. "siła")

W nowszym budownictwie lub w domach, gdzie planowane jest użycie urządzeń o bardzo dużym poborze mocy (np. płyty indukcyjne, duże kuchenki elektryczne), często spotyka się instalacje trójfazowe. Do takiego gniazdka lub puszki doprowadzonych jest pięć przewodów: trzy fazowe (L1, L2, L3), jeden neutralny (N) i jeden ochronny (PE). Piekarniki mogą być przystosowane do zasilania trójfazowego, co zawsze jest wyraźnie zaznaczone w instrukcji obsługi i na tabliczce znamionowej urządzenia. Podłączenie do instalacji trójfazowej jest znacznie bardziej skomplikowane i bezwzględnie powinno być wykonane przez fachowca z uprawnieniami.

Jak odczytać tabliczkę znamionową? Na tabliczce znamionowej piekarnika znajdziesz kluczowe informacje, takie jak moc urządzenia (np. 3000W), napięcie zasilania (np. 230V~ lub 400V 3N~), oraz częstotliwość (50Hz). Te dane pomogą Ci upewnić się, czy Twoja instalacja jest odpowiednia dla danego modelu.

Poniżej przedstawiam standardową kolorystykę przewodów, którą musisz znać:

Podłączanie piekarnika do instalacji 230V krok po kroku – metoda na "kostkę"

Zakładamy, że masz do czynienia z instalacją jednofazową 230V i zdecydowałeś się na podłączenie piekarnika bezpośrednio do puszki instalacyjnej za pomocą kostki elektrycznej lub złączek WAGO. Pamiętaj o bezwzględnym odłączeniu zasilania przed rozpoczęciem pracy!

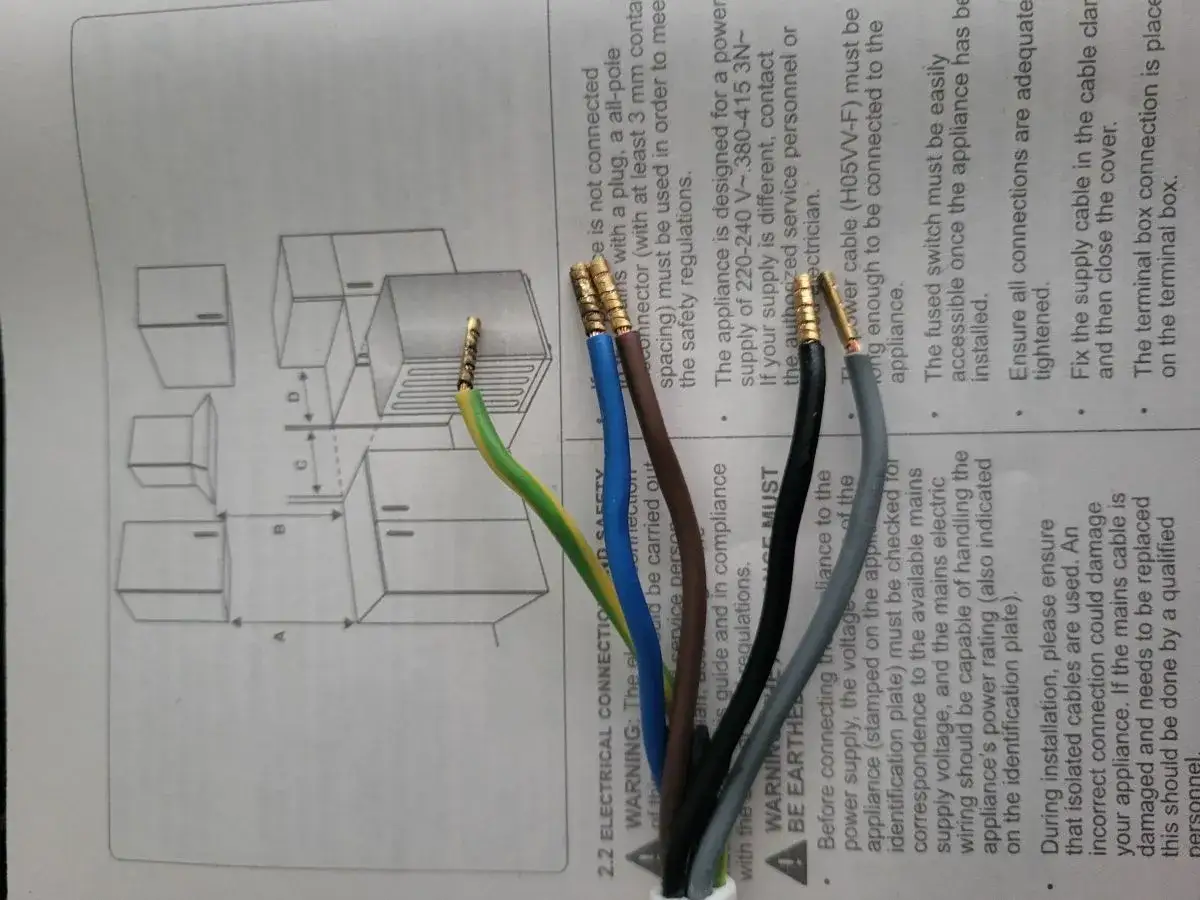

1. Krok 1: Identyfikacja przewodów. Otwórz puszkę instalacyjną w ścianie i zdejmij osłonę z kabla zasilającego piekarnika. Zobaczysz trzy żyły: brązową (lub czarną/szarą) – to przewód fazowy (L), niebieską – to przewód neutralny (N), oraz żółto-zieloną – to przewód ochronny (PE). Identycznie powinny być oznaczone przewody wychodzące ze ściany. W przypadku wątpliwości użyj miernika uniwersalnego do sprawdzenia ciągłości i upewnienia się, który przewód jest który (oczywiście przy odłączonym zasilaniu).
2. Krok 2: Prawidłowe łączenie przewodów. Używając kostki elektrycznej lub złączek WAGO, połącz przewody zgodnie z ich funkcjami i kolorami:
   • Przewód fazowy (L) piekarnika (brązowy/czarny) połącz z przewodem fazowym (L) ze ściany.
   • Przewód neutralny (N) piekarnika (niebieski) połącz z przewodem neutralnym (N) ze ściany.
   Upewnij się, że izolacja jest zdjęta na odpowiednią długość, a przewody są mocno dokręcone w złączkach, aby zapewnić dobry kontakt i uniknąć przegrzewania.
3. Krok 3: Rola przewodu ochronnego. Absolutnie kluczowe jest prawidłowe podłączenie przewodu ochronnego (PE). Żółto-zielony przewód z piekarnika połącz z żółto-zielonym przewodem ze ściany. Przewód ochronny jest Twoją polisą bezpieczeństwa – w przypadku awarii urządzenia i pojawienia się napięcia na obudowie, to on odprowadzi prąd do ziemi, chroniąc Cię przed porażeniem. Nigdy go nie ignoruj ani nie podłączaj w inne miejsce!
4. Krok 4: Bezpieczne mocowanie i izolacja. Po upewnieniu się, że wszystkie połączenia są solidne i prawidłowe, starannie ułóż przewody w puszce instalacyjnej. Jeśli używasz kostki elektrycznej, możesz dodatkowo zabezpieczyć połączenia taśmą izolacyjną. Zamknij puszkę i upewnij się, że nic nie wystaje i nie ma ryzyka zwarcia.

Pamiętaj, że piekarniki to urządzenia o mocy powyżej 2 kW, dlatego zaleca się, aby były zasilane z dedykowanego, osobnego obwodu elektrycznego. Minimalny zalecany przekrój przewodów zasilających to 3 x 2,5 mm². Upewnij się, że Twoja instalacja spełnia te wymagania.

Alternatywa dla puszki: Jak prawidłowo zamontować wtyczkę do kabla piekarnika?

Chociaż bezpośrednie podłączenie do puszki jest zazwyczaj preferowane dla piekarników o dużej mocy, w niektórych sytuacjach możesz zdecydować się na montaż odpowiedniej wtyczki. Jest to jednak rozwiązanie, które wymaga szczególnej uwagi, zwłaszcza jeśli moc piekarnika jest wysoka.

1. Jaka wtyczka będzie odpowiednia? To kluczowe pytanie. Zwykła wtyczka do gniazdka 230V (tzw. Schuko) może być niewystarczająca dla piekarników o mocy powyżej 2 kW. Standardowe gniazdka domowe są zazwyczaj zabezpieczone bezpiecznikami 10A lub 16A, co odpowiada maksymalnej mocy około 2300W lub 3680W. Jeśli Twój piekarnik ma moc np. 3500W, a gniazdko jest na 10A, będziesz przeciążać obwód. W przypadku piekarników o bardzo dużej mocy lub gdy instalacja jest trójfazowa (i masz odpowiednie gniazdo siłowe), konieczne może być użycie wtyczki siłowej (np. 16A lub 32A, 5-pinowej). Zawsze sprawdź specyfikację piekarnika i gniazdka.
2. Instrukcja montażu wtyczki. Proces montażu wtyczki jest podobny do podłączania do kostki, ale odbywa się wewnątrz obudowy wtyczki.
   • Zdejmij zewnętrzną izolację z kabla piekarnika, a następnie izolację z poszczególnych żył.
   • Odkręć obudowę wtyczki. Wewnątrz znajdziesz trzy (lub pięć w przypadku wtyczki siłowej) styki, zazwyczaj oznaczone symbolami L, N i PE.
   • Podłącz przewód fazowy (L, brązowy/czarny) do styku L.
   • Podłącz przewód neutralny (N, niebieski) do styku N.
   • Bezwzględnie podłącz przewód ochronny (PE, żółto-zielony) do styku PE (często oznaczonego symbolem uziemienia).
   Upewnij się, że wszystkie połączenia są mocne, a żyły nie wystają poza zaciski. Skręć obudowę wtyczki, dbając o to, aby kabel był stabilnie zamocowany w dławiku, co zapobiegnie jego wyrwaniu. Pamiętaj, że ta metoda jest mniej zalecana niż bezpośrednie podłączenie do puszki, szczególnie dla piekarników o bardzo dużej mocy, chyba że dysponujesz odpowiednim gniazdem siłowym i wtyczką.

Najczęstsze błędy przy podłączaniu piekarnika i jak ich unikać

Podłączanie urządzeń elektrycznych wymaga precyzji i uwagi. Oto najczęstsze błędy, które widziałem, i jak ich unikać:

• Pomyłka w kolorach przewodów: Zamiana przewodu fazowego (L) z neutralnym (N) może sprawić, że urządzenie będzie działać, ale jego obudowa może być pod napięciem, co stwarza ogromne ryzyko porażenia prądem. Zamiana przewodu ochronnego (PE) z którymkolwiek innym jest jeszcze bardziej niebezpieczna, ponieważ pozbawia Cię kluczowej ochrony. Zawsze sprawdzaj kolory i funkcje przewodów, a w razie wątpliwości użyj miernika.
• Niedokręcone złącza i słaby styk: Luźne połączenia to jedna z głównych przyczyn awarii i zagrożeń. Słaby styk powoduje wzrost rezystancji, co prowadzi do przegrzewania się, iskrzenia, a w konsekwencji do stopienia izolacji, zwarcia lub nawet pożaru. Zawsze upewnij się, że wszystkie śruby w kostkach lub zaciski we wtyczkach są mocno dokręcone.
• Brak dedykowanego obwodu: Podłączanie piekarnika do zwykłego gniazdka, które jest dzielone z innymi urządzeniami (np. czajnikiem, mikrofalówką), to przepis na kłopoty. Piekarnik sam w sobie pobiera dużo prądu. Jeśli do tego samego obwodu podłączysz inne urządzenia, łatwo o przeciążenie instalacji i wybijanie bezpieczników. W najgorszym przypadku może to prowadzić do uszkodzenia instalacji. Zawsze upewnij się, że piekarnik jest podłączony do dedykowanego obwodu z odpowiednim zabezpieczeniem, jak to często podkreśla się w poradnikach, np. na stronie Neonet.

Ostatnia prosta: Sprawdzenie poprawności i pierwsze uruchomienie

Po zakończeniu wszystkich połączeń, zanim włączysz zasilanie, wykonaj jeszcze kilka kroków, aby upewnić się, że wszystko jest bezpieczne i prawidłowe:

1. Wizualna kontrola: Dokładnie obejrzyj wszystkie połączenia. Upewnij się, że nie ma wystających żył, luźnych przewodów, a izolacja jest nienaruszona. Sprawdź, czy puszka instalacyjna jest solidnie zamknięta. 2. Test ciągłości obwodu ochronnego (jeśli posiadasz miernik): Jeśli masz miernik uniwersalny z funkcją testu ciągłości, możesz sprawdzić, czy przewód ochronny (PE) z piekarnika ma połączenie z uziemieniem w instalacji. To dodatkowe potwierdzenie bezpieczeństwa. 3. Upewnij się, że narzędzia są schowane: Przed włączeniem prądu upewnij się, że wszystkie narzędzia zostały usunięte z miejsca pracy.

Teraz możesz bezpiecznie włączyć zasilanie w skrzynce rozdzielczej. Po włączeniu prądu, przystąp do pierwszego uruchomienia piekarnika:

1. Pierwsze uruchomienie: Włącz piekarnik na krótki czas, ustawiając niską temperaturę. Zwróć uwagę na wszelkie niepokojące sygnały. 2. Obserwacja: Czy nie ma niepokojących zapachów (poza typowym zapachem "nowości", który szybko powinien zniknąć), dziwnych dźwięków, iskrzenia? Czy lampki kontrolne działają prawidłowo? 3. Sprawdzenie działania: Czy piekarnik nagrzewa się równomiernie? Czy wszystkie funkcje działają zgodnie z oczekiwaniami?

Jeśli cokolwiek wzbudzi Twoje wątpliwości – jakikolwiek nietypowy zapach spalenizny, iskrzenie, brak reakcji urządzenia lub inne niepokojące objawy – natychmiast odłącz zasilanie. W takiej sytuacji nie ryzykuj i skonsultuj się z wykwalifikowanym elektrykiem. Pamiętaj, że bezpieczeństwo jest zawsze najważniejsze.
